<strike id="aaykm"></strike><strike id="aaykm"><s id="aaykm"></s></strike>
  • <blockquote id="aaykm"></blockquote>


  • <ul id="aaykm"></ul>

    活性炭國家專精特新“小巨人”企業活性炭產學研合作

    全國免費咨詢熱線:400-000-1319

    聯系我們
    全國服務熱線:400-000-1319

    電話:13570151199

    傳真:020-39972520

    郵箱:hanyan@hanyancarbon.com

    地址:廣東省廣州市番禺區東環街番禺大道北555號天安總部中心30號樓6層

    當前位置:首頁 » 新聞動態 » 百科知識
    溫度酸濃度對活性炭的活化影響
    文章作者:韓研網絡部 更新時間:2020-5-21 16:15:28

      活性炭被廣泛用作廢水的吸附劑,超過90%的城市廢水處理廠以活性炭為處理工藝的核心。可以由碳質材料分兩步制成活性炭。首先,含碳物質將在惰性氣氛中進行碳化,然后再活化碳化產物。碳化過程的目的是豐富碳含量,產生初始孔隙度,活化有助于擴大孔隙。

      活性炭的活化方式介紹

      活性炭通過這兩種方法進行活化。物理活化法和化學活化法。物理活化方法也稱為兩步熱解。物理活化涉及碳化步驟和活化步驟兩個階段。首先,將原料碳化,然后通過活化劑進行第二次活化。在物理激活過程中使用的活化劑是二氧化碳或蒸汽。物理活化過程通常在比化學活化過程更高的溫度下進行。而化學活化法也稱為一步熱解法。化學活化開始于原料經過碳化過程之前,先將某些化學品浸入原料中。常見的化學活化劑是使用氫氧化鉀(KOH),氯化鋅(ZnCl2),磷酸(H3PO4),硫酸(H2SO4)和氫氧化鈉(NaOH)。每種化學活化劑都會影響所需活性炭的特性。最近,由于環境和經濟方面的考慮,與其他化學活化劑相比,磷酸是個不錯的選擇。也可以碳化和活化步驟同時進行化學活化。

      活化溫度和酸濃度對活性炭的影響研究

      分別使用不同的溫度和相同的酸濃度與不同的酸濃度與相同的溫度來進行活性炭的活化,來分析活性炭的產率。活性炭的產率定義為在活性化過程,洗滌和干燥之后活性炭的重量比。活化溫度和酸濃度在活性炭產率中起重要作用。當活化溫度從650°C增加到850°C時,由于揮發性物質隨溫度的升高而損失,產率降低。然而,隨著濃度從25%增加到50%,活性炭的產率增加。原因是活性炭在活化過程中磷酸的存在會促進解聚。

      使用電子顯微鏡對活化后的活性炭進行結構分析

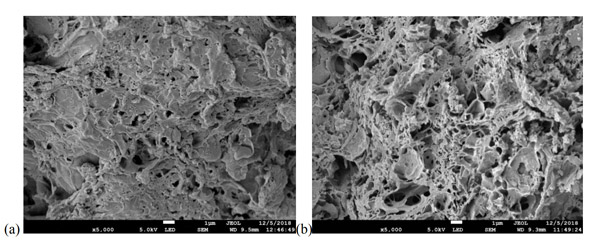

      根據觀察到的活性炭微觀結構來進行形態研究。圖1顯示了在650°C(a)和850°C(b)兩種不同溫度下用25%H3PO4制成的活性炭的比較。可以看出,與650℃相比,在850℃下制備的活性炭具有稍大的孔。可以得知孔體積隨著活化溫度的升高而逐漸增加。

      圖1:在不同溫度和相同酸濃度下制成活性炭的結構。

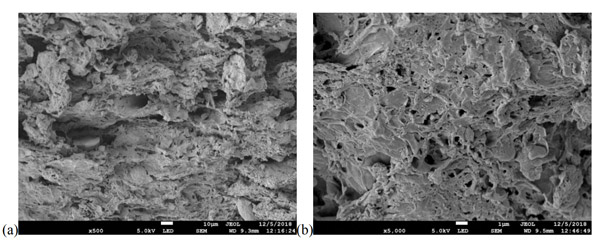

      經過對比分析發現圖2示出了在相似的850℃溫度下以兩種不同的H 3 PO 4濃度,25%(a)和50%(b)制成的活性炭。結果表明,與較低濃度(25%)的H3PO4相比,使用50%H3PO4制成的活性炭的孔結構具有較大的孔。當磷酸濃度從25%增加到50%時,孔徑似乎變大并且導致活性炭的比表面積進一步增加。用較低濃度的H3PO4浸漬的活性炭由小孔組成,而某些區域幾乎沒有孔。從該結果可以預見,用高濃度的H 3 PO 4活化劑浸漬的活性炭將形成更多的孔并具有更好的吸附可能性。根據分析確定,活化劑(H3PO4)和活化溫度會影響活性炭表面的形貌特征。掃描顯微鏡結果顯示活性炭的孔,孔和粗糙表面。然而,掃描結果顯示活性炭的形狀,孔和表面不均勻。

      圖2:在固定溫度下用不同濃度磷酸制成活性炭的結構。

      通過改變化學試劑(H3PO4)的濃度和碳化溫度進行實驗,以確定它們對活性炭質量的影響。根據電子顯微鏡檢測了活性炭的形態和結構,其中在顯微鏡下,與較高濃度和較低活化溫度相比,在較高活化溫度下以高濃度浸漬的活性炭顯示出大量孔隙并且孔尺寸較大。隨著H3PO4濃度和活化溫度的升高,表面積,微孔面積和孔體積都會增加。最高濃度的磷酸(50%)和高的活化溫度(850°C)產生的表面積比較大,微孔面積和孔體積的指數都比較好。因此,可以得出結論,磷酸濃度以及活化溫度對活性炭質量具有顯著影響。

    文章標簽:椰殼活性炭,果殼活性炭,煤質活性炭,木質活性炭,蜂窩活性炭,凈水活性炭.

    本文鏈接:http://www.djrunye.com/baike/bk881.html

    查看更多分類請點擊:公司資訊    行業新聞    媒體報導    百科知識

    久久国产精品77777| 中日韩产精品1卡二卡三卡| 经典国产乱子伦精品视频| 精品熟女少妇a∨免费久久| 国产精品免费无遮挡无码永久视频 | 日韩高清国产一区在线| 日本精品在线观看视频| 亚洲精品中文字幕| 国产精品麻豆高清在线观看| 99re66热这里都是精品| 久久精品免费观看国产| 日韩精品一区二区午夜成人版| 亚洲综合日韩中文字幕v在线| 国产大片91精品免费看3| 国产精品第44页| 最新国产精品自在线观看| 精品av天堂毛片久久久| 国内精品自在自线视频| 久九九精品免费视频| 无码国产精品一区二区免费式影视 | 国产午夜精品一区二区三区| 99re这里只有精品国产精品| 国产午夜精品久久久久九九| 久久精品国产亚洲Aⅴ香蕉| 精品视频在线观看你懂的一区| 国产精品自产拍在线18禁| 国产精品热久久毛片| 国产高清国内精品福利99久久| 亚洲精品国产高清不卡在线| 国产99久久九九精品无码| 国产精品成人无码久久久久久 | 182tv午夜精品视频在线播放| 久久ww精品w免费人成| 久久精品国产久精国产思思| 精品无码人妻一区二区三区| 亚洲国产精品久久人人爱| 精品成人A区在线观看| 97久久久久人妻精品专区| 中文无码亚洲精品字幕| 国产精品夜夜春夜夜爽久久小| 精品久久久久久无码人妻|
